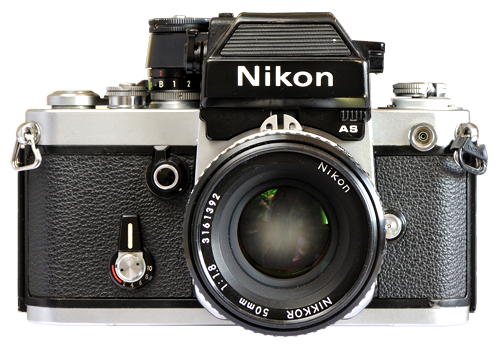

La compañía japonesa sacó al mercado dos nuevos visores en 1977. En marzo salió el primero, denominado DP-11, que constituía la Nikon F2A. Este visor era una actualización del DP-1 que llevaba montado la primera Nikon F2 Photomic. La novedad de este visor estriba en que fue diseñado para los nuevos objetivos AI, que se acoplaban automáticamente, sin necesidad del sistema antiguo. El segundo visor se denominó DP-12 y formaba la Nikon F2AS. Este modelo fué el último de la saga F2, y se mantuvo en producción hasta 1980, año en que sería presentada la Nikon F3. Como el funcionamiento básico del cuerpo Nikon F2 ha sido descrito en la sección F2 Photomic, en este artículo nos centraremos en las características del visor DP-12.

En realidad, este visor es la versión AI del modelo DP-3, que salió al mercado en 1976 y que formaba la Nikon F2SB. Permite utilizar películas de entre 12-6400 ASA y la letura del exposímetro se realiza mediante diodos de color rojo en vez de aguja galvanométrica. El botón que permite ver la carga de la batería (Figura 2) también ilumina la velocidad de obturación en el visor. Este visor permite velocidades de obturación de 10'' hasta 1/2000s y acepta la unidad de control automático del diafragma DS-12. Con este accesorio, el visor elige automáticamente una apertura de diafragma, en función de una velocidad de obturación seleccionada por el ususario. Se trata de un dispositivo algo tosco que ya se había fabricado para la Nikon F2S de 1973 y, en consecuencia, uno de las primeras intentos de introducir automatismos en las cámaras réflex. No obstante, Nippon Kogaku ya había desarrollado este mismo mecanismo en su formato electrónico para la Nikon FE, que saldría al mercado un año más tarde.

Este visor incorpora un fotodiodo de silicio, más rápido y preciso que los sistemas anteriores, basados en fotoreceptores de sulfuro de Cadmio (CdS). Los fotodiodos de silicio no tienen el problema del "deslumbramiento" de los CdS: cuando la cámara se enfoca hacia una luz muy brillante, el sulfuro de Cadmio de satura y produce sobre-exposiciones, incluso cinco o diez minutos despues de haber dejado de enfocar la luz brillante (efecto memoria). La sensibilidad de la fotocélula de Silicio es similar al modelos CdS del visor DP-2 que monta la Nikon F2S y al visor de fotodiodos de Silicio del visor DP-3 de la Nikon F2SB: capta luz entre entre -2 y 17EV y permite realizar lecturas de luz de hasta 10s. Vaya a la sección dedicada a la Nikon F2S si quiere saber más detalles sobre como conseguir velocidades de obturación de hasta 10s utilizando el visor DP-12.

Se decidió igualmente utilizar LEDs, en vez de aguja, para mostrar la lectura del fotómetro, alojado en el visor. Al igual que el visor DP-3, esta nueva versión monta un diseño muy duradero de resistencia variable (FRE, functional resistance element) que sustituye al grafito de las resistencias anteriores. Esta resistencia variable es fundamental para la medición de la luz porque permite comparar la electricidad que pasa por el sensor de luz con la correspondiente a una combinación cualquiera de velocidad de obturación y diafragma. Como el grafito es blando y muy frágil, suele ensuciarse o romperse con los años, lo que provoca los típicos "saltos" en la aguja del exposímetro.

Prestaciones del visor DP-12

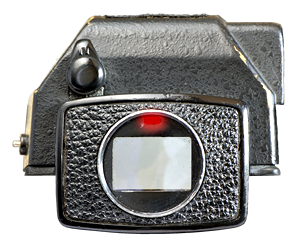

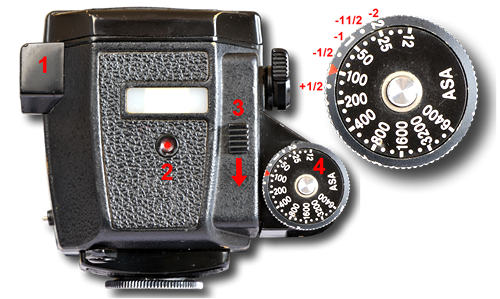

Este visor admite el modulo de exposición automática DS-12, que se acopla a la zapata de contactos (1) situada en el lateral izquierdo. La parte superior muestra un LED (2) que se enciende cuando (i) tenemos cerrada la tapa del ocular y la exposición es correcta o (ii) cuando activamos el interruptor de iluminación interior (3). El tema de la tapa del ocular se detalla más abajo. La iluminación interna permite visualizar la velocidad de exposición cuando se trabaja con poca luz.

La parte superior del dial de velocidades lleva también el dial ASA (4). Las marcas laterales se utilizan para ajustar la exposición en ciertas condiciones. Hay que tener en cuenta que el fotómetro se localiza en el visor de la cámara y no en el cuerpo. En consecuencia la luz atraviesa la pantalla de enfoque, antes de llegar hasta la célula fotosensible. Los fotómetros se ajustan para el índice de transmisión de luz de la mayoría de las pantallas de enfoque. Sin embargo, algunas de estas pantallas tienen valores diferentes. En esos casos, el fotómetro ofrecerá una lectura incorrecta, si antes no se ha realizado una compensación.

Figura 2. Detalle de la parte superior del visor DP-12

La imagen inferior muestra una confcuración estándar, en la que utiilizamos una película de 100 ASA. El número 100 está enfrentado al triangulito de color rojo del anillo exterior. Si la combinación de pantalla/objetivo necesitara una compensación de -1, tendríamos que llevarnos el número 100ASA hasta la posición que ahora ocupa el valor 50ASA. El manual del visor DP-12 o de la Nikon F2AS muestra una tabla con la compensación necesaria, según el tipo de pantalla de enfoque y objetivo utilizados. No obstante, resulta igualmente necesario compensar el fotómetro cuando se llevan a cabo trabajos de microfotografía. Las pantallas de enfoque originales llevan una tabla con las compensaciones necesarias.
